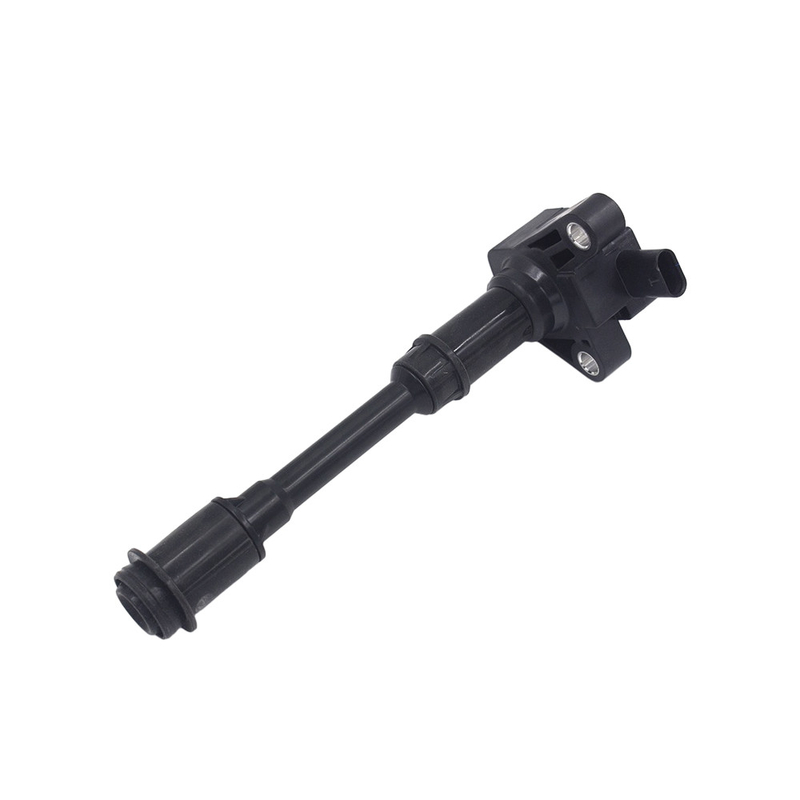

S60 MK2 Otomobil Ateşleme Bobini 31422117 Turbo Benzinli OEM

Manyetik devreye göre, ateşleme bobini iki tipe ayrılır: açık manyetik tip ve kapalı manyetik tip.

Açık manyetik devre ateşleme bobini

Açık manyetik devre ateşleme bobini genellikle pota şeklinde bir yapıdadır.Çubuk şeklinde bir demir çekirdek oluşturmak için birkaç silikon çelik levhadan oluşur ve ikincil bobin ve birincil bobin sırasıyla demir çekirdeğin dışına sarılır.İkincil bobin, tel çapı 0,05 ila 1 mm olan emaye bir teldir ve sarım sayısı 20.000 ila 30.000'dir.Birincil bobinin tel çapı, ikincil bobinden daha kalın olan 0,5 ila 1,0 mm'dir ve sarım sayısı yalnızca 150 ila 300'dür. Birincil bobin, ikincil bobinin dışına sarılır, böylece manyetik akı değişir. ikincil bobin tarafından üretilen, birincil bobin ile tamamen aynıdır.Birincil bobinin ve ikincil bobinin sarma yönleri aynıdır.İkincil bobinin başlangıcı, yüksek voltajlı çıkış konektörüne bağlanır ve ikincil bobinin ucu, birincil bobinin başlangıcına ve mahfazanın "+" terminaline bağlanır.Birincil bobinin ucu mahfazaya bağlanır."Bir" direk, ateşleyicideki güç transistörünün toplayıcısına bağlanır ve ateşleyici, birincil bobin akımının açılıp kapanmasını kontrol eder.

Kapalı manyetik devre ateşleme bobini

Kapalı manyetik devre ateşleme bobininin demir çekirdeği kapalıdır.Manyetik akı demir çekirdekten geçer.Demir çekirdeğin manyetik geçirgenliği, havanın yaklaşık 10.000 katıdır.Bu nedenle, açık manyetik devre ateşleme bobini, kapalı manyetik devre ateşleme bobini ile aynı şeyi elde etmek ister.Manyetik akı, birincil bobin büyük bir manyetomotor kuvvete (amper dönüşler) sahip olmalıdır.Bu nedenle, daha fazla dönüş sayısına ve daha büyük tel çapına sahip bir birincil bobin kullanılmalıdır;birincil bobinin çok sayıda dönüşü vardır.Aynı sarım oranını elde etmek istiyorsanız ikincil bobinin sarım sayısı da artırılmalıdır.Bu nedenle, açık manyetik devre ateşlemesi bobinin minyatürleştirilmesi imkansızdır.Aksine, kapalı manyetik devre ateşleme bobini, düşük manyetik direnci nedeniyle, bobinin manyetomotor kuvvetini etkili bir şekilde azaltabilir ve ateşleme bobinini minyatürleştirebilir.Şu anda, kapalı manyetik devre ateşleme bobini oldukça minyatür hale getirildi ve bir ateşleyici ile birleştirilebilir veya hatta bir buji ile entegre edilebilir.Silindirdeki yanıcı sıkıştırılmış gaz buji tarafından ateşlenir.Geleneksel ateşleme bobini açık bir manyetik tiptir ve demir çekirdeği yaklaşık 0,3 mm'lik silikon çelik levhalarla lamine edilmiştir ve demir çekirdeği ikincil ve birincil bobinlerle sarılmıştır.Kapalı manyetik tip, birincil bobini sarmak için III şeklinde bir demir çekirdek kullanır ve ardından ikincil bobin dışarıya sarılır.Manyetik kuvvet hattı, kapalı bir manyetik devre oluşturmak için demir çekirdek tarafından oluşturulur.Kapalı manyetik ateşleme bobinlerinin avantajları, daha az manyetik kaçak, düşük enerji kaybı ve küçük boyutlardır.Bu nedenle elektronik ateşleme sistemlerinde yaygın olarak kapalı manyetik ateşleme bobinleri kullanılmaktadır.
