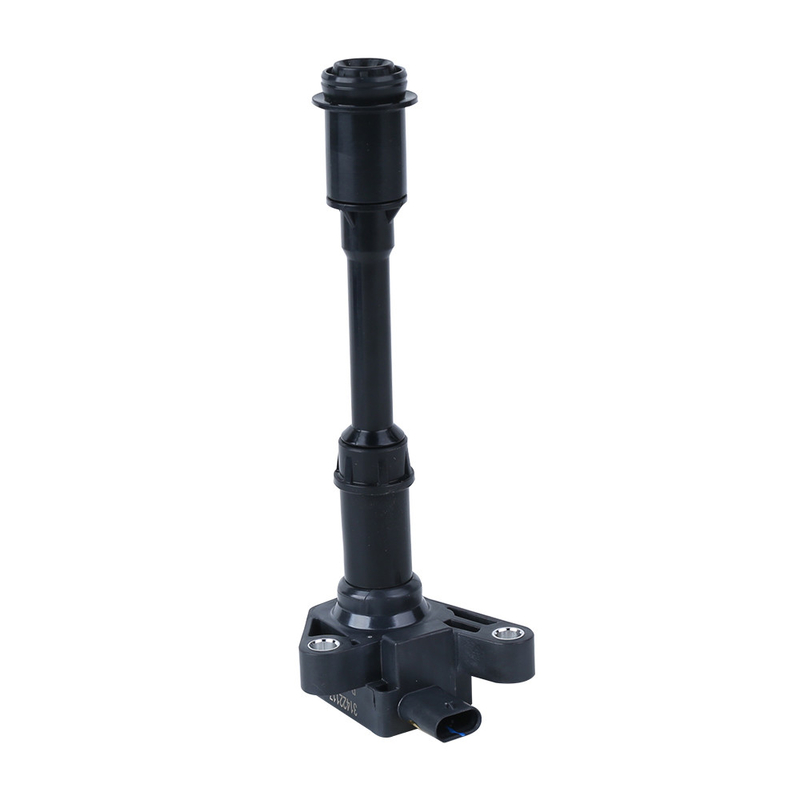

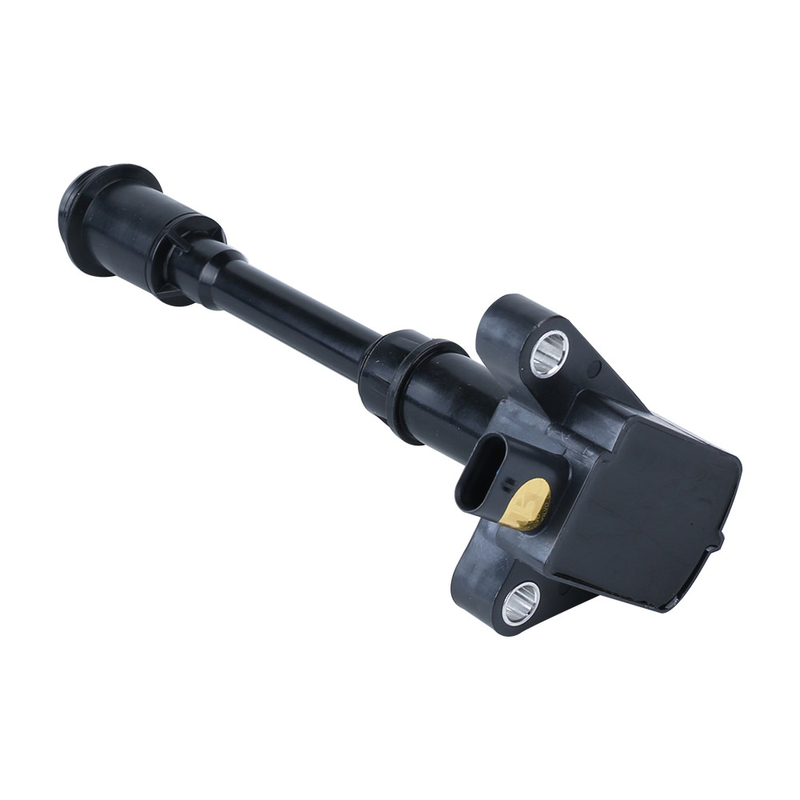

Turbo Benzinli Otomobil Ateşleme Bobini 31422117 S60 MK2

Manyetik devreye göre, ateşleme bobini iki tipe ayrılır: açık manyetik tip ve kapalı manyetik tip.

Açık manyetik devre ateşleme bobini

Açık manyetik devre ateşleme bobini genellikle pota şeklinde bir yapıdadır.Çubuk şeklinde bir demir çekirdek oluşturmak için birkaç silikon çelik levhadan oluşur ve ikincil bobin ve birincil bobin sırasıyla demir çekirdeğin dışına sarılır.İkincil bobin, tel çapı 0,05 ila 1 mm olan emaye bir teldir ve sarım sayısı 20.000 ila 30.000'dir.Birincil bobinin tel çapı, ikincil bobinden daha kalın olan 0,5 ila 1,0 mm'dir ve sarım sayısı yalnızca 150 ila 300'dür. Birincil bobin, ikincil bobinin dışına sarılır, böylece manyetik akı değişir. ikincil bobin tarafından üretilen, birincil bobin ile tamamen aynıdır.Birincil bobinin ve ikincil bobinin sarma yönleri aynıdır.İkincil bobinin başlangıcı, yüksek voltajlı çıkış konektörüne bağlanır ve ikincil bobinin ucu, birincil bobinin başlangıcına ve mahfazanın "+" terminaline bağlanır.Birincil bobinin ucu mahfazaya bağlanır."Bir" direk, ateşleyicideki güç transistörünün toplayıcısına bağlanır ve ateşleyici, birincil bobin akımının açılıp kapanmasını kontrol eder.

Kapalı manyetik devre ateşleme bobini

Kapalı manyetik devre ateşleme bobini, manyetik akının içinden geçmesine izin veren kapalı bir demir çekirdekli olarak tasarlanmıştır.Demir çekirdeğin manyetik geçirgenliği, havanınkinden önemli ölçüde daha yüksektir; bu, açık manyetik devre ateşleme bobininin, kapalı manyetik devre ateşleme bobini ile aynı manyetik akıyı elde etmek için daha büyük bir manyetomotor kuvvet gerektirdiği anlamına gelir.Bunu başarmak için, açık manyetik devre ateşleme bobininin birincil bobini daha fazla sarıma ve daha büyük bir tel çapına ihtiyaç duyar.Sonuç olarak, aynı dönüş oranını korumak için ikincil bobinin de artan sayıda dönüşe sahip olması gerekir.Bu, açık manyetik devre ateşleme bobininin minyatürleştirilmesini zorlaştırır.

Öte yandan, kapalı manyetik devre ateşleme bobini, manyetomotor kuvvetinin etkili bir şekilde azaltılmasına ve ateşleme bobininin minyatürleştirilmesine izin veren daha düşük bir manyetik dirence sahiptir.Kapalı manyetik devre ateşleme bobini, bir ateşleyici ile birleştirilebilir veya hatta bir bujiye entegre edilebilir, bu da onu çok kompakt hale getirir.

Geleneksel ateşleme bobini açık bir manyetik tiptir ve yaklaşık 0,3 mm'lik silikon çelik levhalarla lamine edilmiş bir demir çekirdeğe sahiptir.Demir çekirdek, ikincil ve birincil bobinlerle sarılır.Buna karşılık, kapalı manyetik tip, birincil bobini sarmak için "III" harfi gibi şekillendirilmiş bir demir çekirdek kullanır ve ardından ikincil bobin dışarıya sarılır.Manyetik kuvvet hattı, kapalı bir manyetik devre oluşturmak için demir çekirdek tarafından oluşturulur.

Kapalı manyetik ateşleme bobinlerinin avantajları arasında daha az manyetik kaçak, düşük enerji kaybı ve küçük boyut sayılabilir.Bu nedenle elektronik ateşleme sistemlerinde yaygın olarak kapalı manyetik ateşleme bobinleri kullanılmaktadır.
